Detail Bandar Udara


Kode ICAO	:	WAPF
Kode IATA	:	LUV
Nama Bandar Udara	:	KAREL SADSUITUBUN
Kantor Otoritas	:	OTORITAS BANDAR UDARA WILAYAH VIII MANADO
Status Operasi	:	Umum
Penggunaan	:	Domestik
Hierarki	:	P
Klasifikasi	:	3C
Kelas	:	Kelas II
Pengelola	:	UPT Ditjen Hubud
Provinsi	:	Maluku
Kabupaten / Kota	:	Kabupaten Maluku Tenggara
Kecamatan	:	Kei Kecil
Kelurahan	:	Ibra
Alamat Bandar Udara	:	JL. KH.ABDURRAHMAN WAHID


Lokasi (ARP)	:	05° 45' 27" LS 132° 45' 41" BT
Telepon	:	0916 2520404
Email	:	kantor.upbukarelsadsuitubun@gmail.com
Critical Aircraft	:	BOEING : 737-800
Pesawat Beroperasi	:	BOEING : 737-800
PKP-PK	:	Kategori 6
Transportasi	:	Taksi
Fasilitas Umum	:	ATM, Restoran
Dokumen Pendukung	:	Renstra Bandara, LAKIP, Rencana Kerja Tahunan, Perjanjian Kinerja, Rencana Aksi, Laporan Tahunan, Sertifikat Bandar Udara, ASP, AEP
Airnav Indonesia	:	Kantor Cabang Pembantu Tual, Karel Sadsuitubun Perum LPPNPI Kantor Cabang Pembantu Tual, Gedung Tower Bandar Udara Karel Satsuitubun Langgur Kei Kecil - Maluku Tenggara

	Kode IATA	Nama Bandar Udara	Jarak	Detail
160.4774151900172	DOB	DOBO	160,48 km	Detail
187.4223887003552	-	LARAT	187,42 km	Detail
254.34063672732213	-	KARAS	254,34 km	Detail
257.2817321869943	KNG	UTAROM	257,28 km	Detail
266.1782858894695	-	LOBO	266,18 km	Detail

	Keberangkatan	Kedatangan	Maskapai	Tipe Pesawat	Frekuensi Per Minggu
1469	LUV - KAREL SADSUITUBUN	DOB - DOBO	WINGS AIR	AT76	4
1589	LUV - KAREL SADSUITUBUN	AMQ - PATTIMURA	LION AIR	B738	5
2723	LUV - KAREL SADSUITUBUN	LARAT	SMART AVIATION	C208	1
2724	LUV - KAREL SADSUITUBUN	TIM - MOZES KILANGIN	SMART AVIATION	C208	1

Runway 1

Dimensi Terverifikasi
2.350,00 m x 45,00 m

Dimensi Terbangun
2.350,00 m x 45,00 m

Critical Aircraft
BOEING : 737-800

Pesawat Beroperasi
BOEING : 737-800

Konstruksi
Aspal Hotmix

Daya Dukung
51 F/B/X/T

Azimuth
13-31

Declare Distance

		TORA	TODA	ASDA	LDA
Runway 13	:	2.350 m	2.350 m	2.350 m	2.350 m
Runway 31	:	2.350 m	2.350 m	2.350 m	2.350 m

Taxiway 1

Dimensi Terverifikasi
132,00 m x 23,00 m

Dimensi Terbangun
132,00 m x 23,00 m

Konstruksi
Aspal Hotmix

Daya Dukung
51 F/B/X/T

Taxiway 2

Dimensi Terverifikasi
132,00 m x 23,00 m

Dimensi Terbangun
132,00 m x 23,00 m

Konstruksi
Aspal Hotmix

Daya Dukung
51 F/B/X/T

Apron 1

Luas Area Terverifikasi
25.792,00 m²

Luas Area Terbangun
25.792,00 m²

Kapasitas Pesawat
B-737 800, ATR 72-600, DHC-6

Konstruksi
Aspal Hotmix

Daya Dukung
51/F/B/X/T

Turning Area 1

Luas Area Terverifikasi
1.500,00 m²

Luas Area Terbangun
1.500,00 m²

Konstruksi
Aspal Hotmix

Daya Dukung
51 F/X/B/T

Resa 1

Dimensi Terverifikasi
90,00 m x 150,00 m

Dimensi Terbangun
90,00 m x 150,00 m

Konstruksi
Tanah Padat

Strip 1

Dimensi Terverifikasi
2.470,00 m x 150,00 m

Dimensi Terbangun
2.470,00 m x 150,00 m

Konstruksi
Tanah Padat

Strip 2

Dimensi Terverifikasi
2.470,00 m x 150,00 m

Dimensi Terbangun
2.470,00 m x 150,00 m

Konstruksi
Tanah Padat

Terminal 1

Kategori
Domestik

Luas Terminal
3.694,00 m²

Kapasitas Pada Jam Sibuk
150 Orang

Kapasitas Per Tahun
50.000 Orang

Luas Ruang Tunggu Keberangkatan
600,00 m²

Luas Ruang Tunggu Kedatangan
200,00 m²

	Gambar	Deskripsi
426		LAYOUT BANDAR UDARA KAREL SADSUITUBUN
493		LAYOUT BANDAR UDARA KAREL SADSUITUBUN

	Gambar	Deskripsi

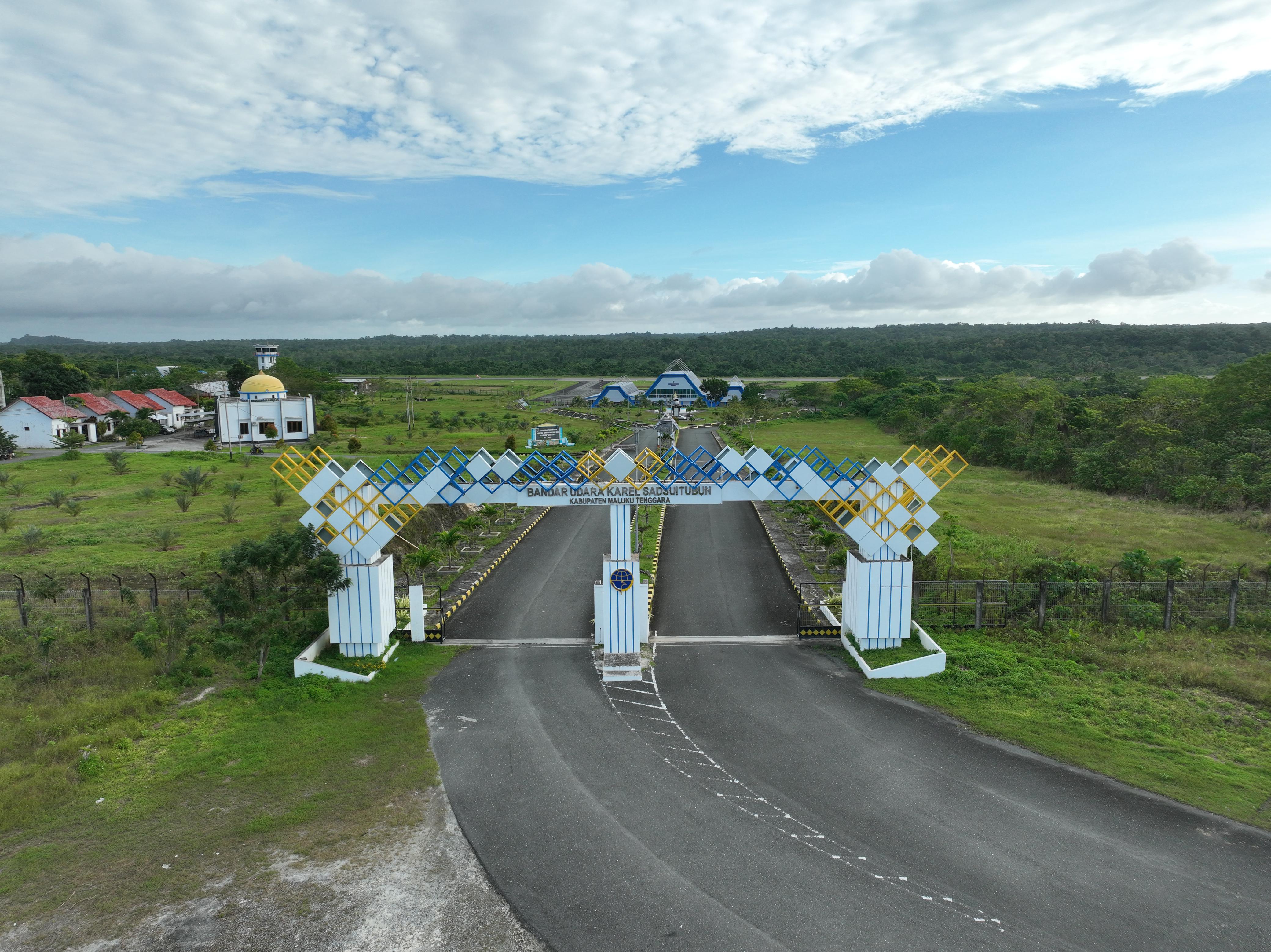

2123		Gerbang Masuk Bandar Udara

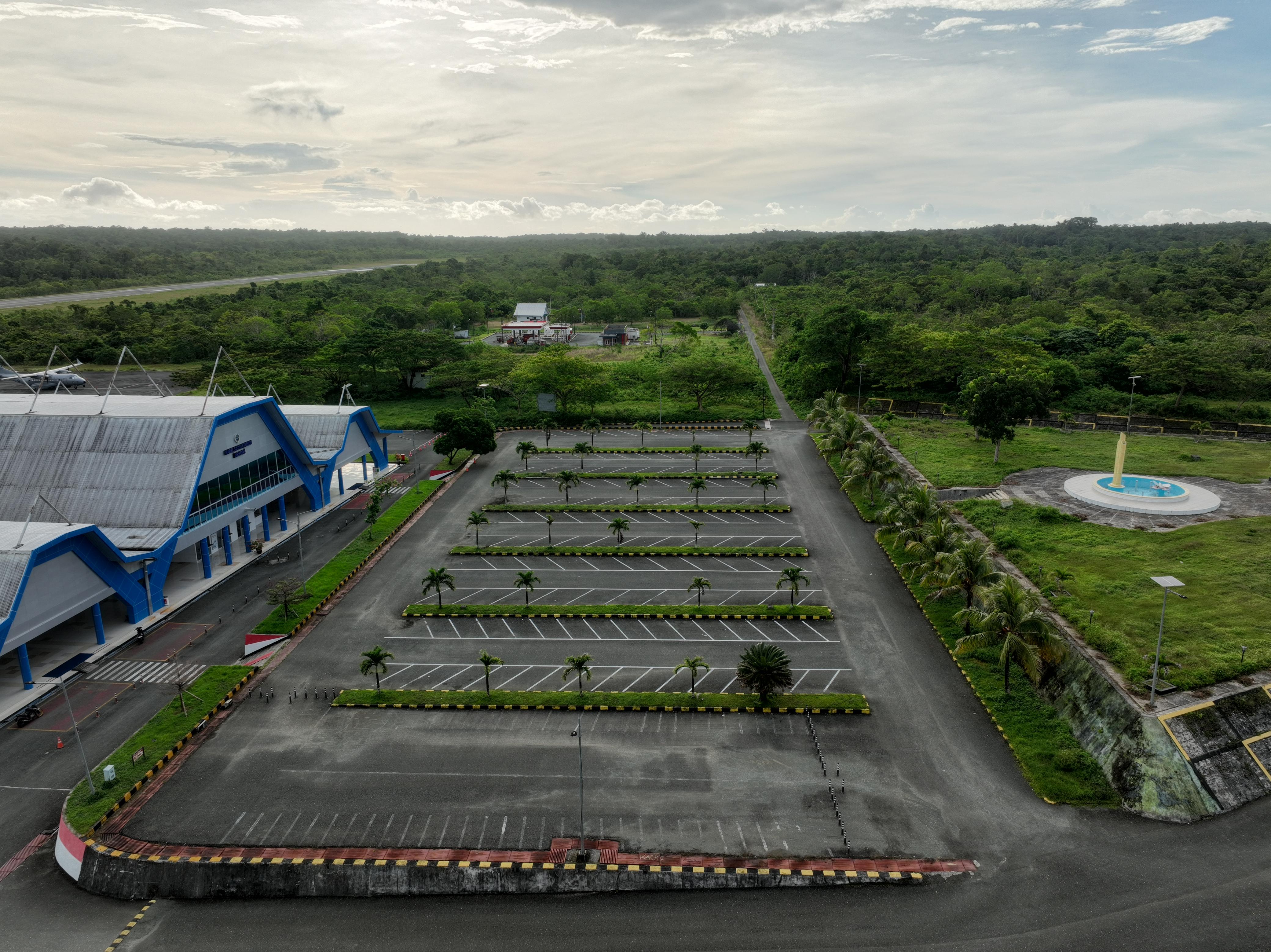

2127		Halaman Parkir

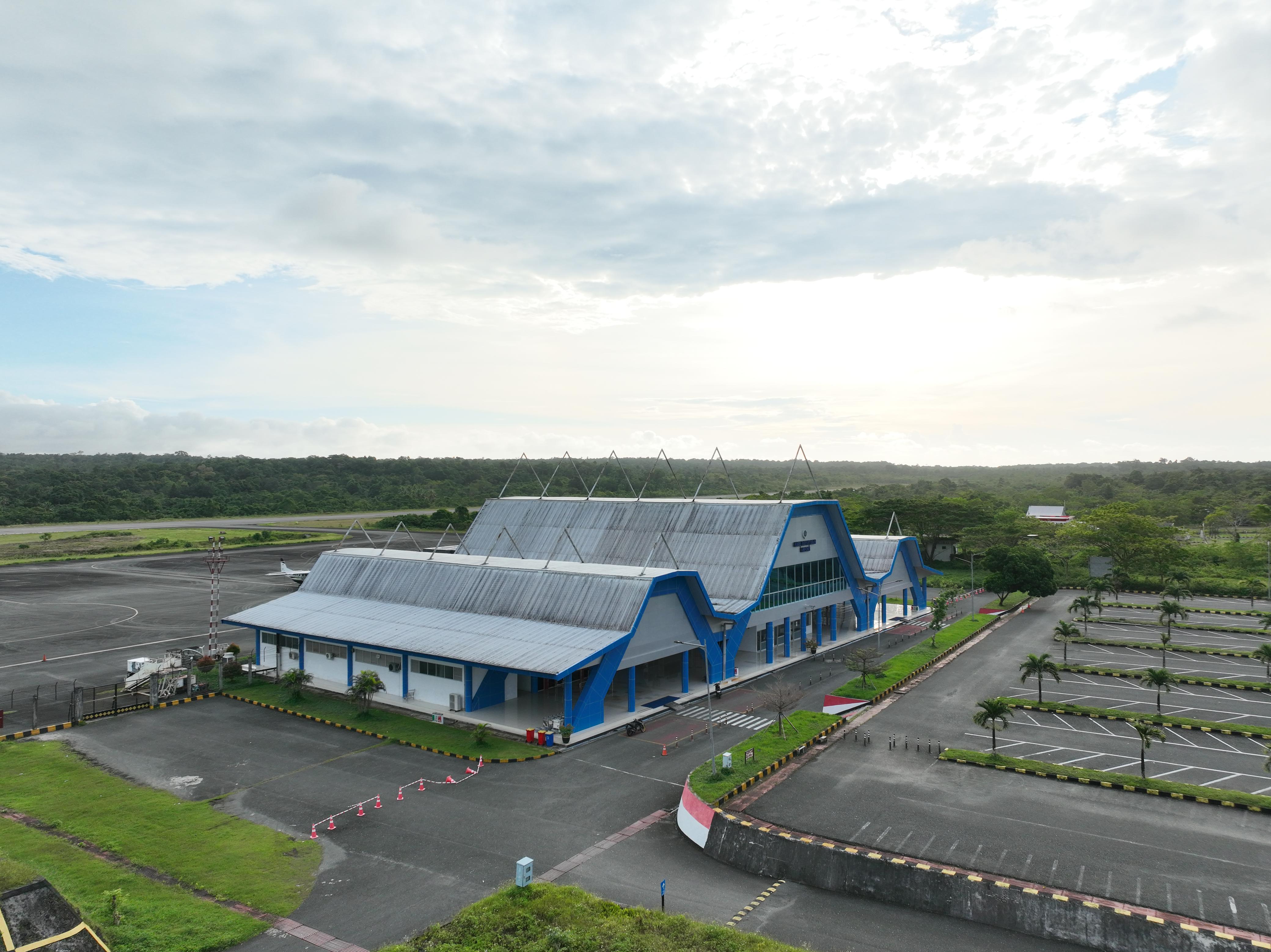

2315		Gedung Terminal (Tampak Depan)
2323		Gedung Terminal (Tampak Samping)

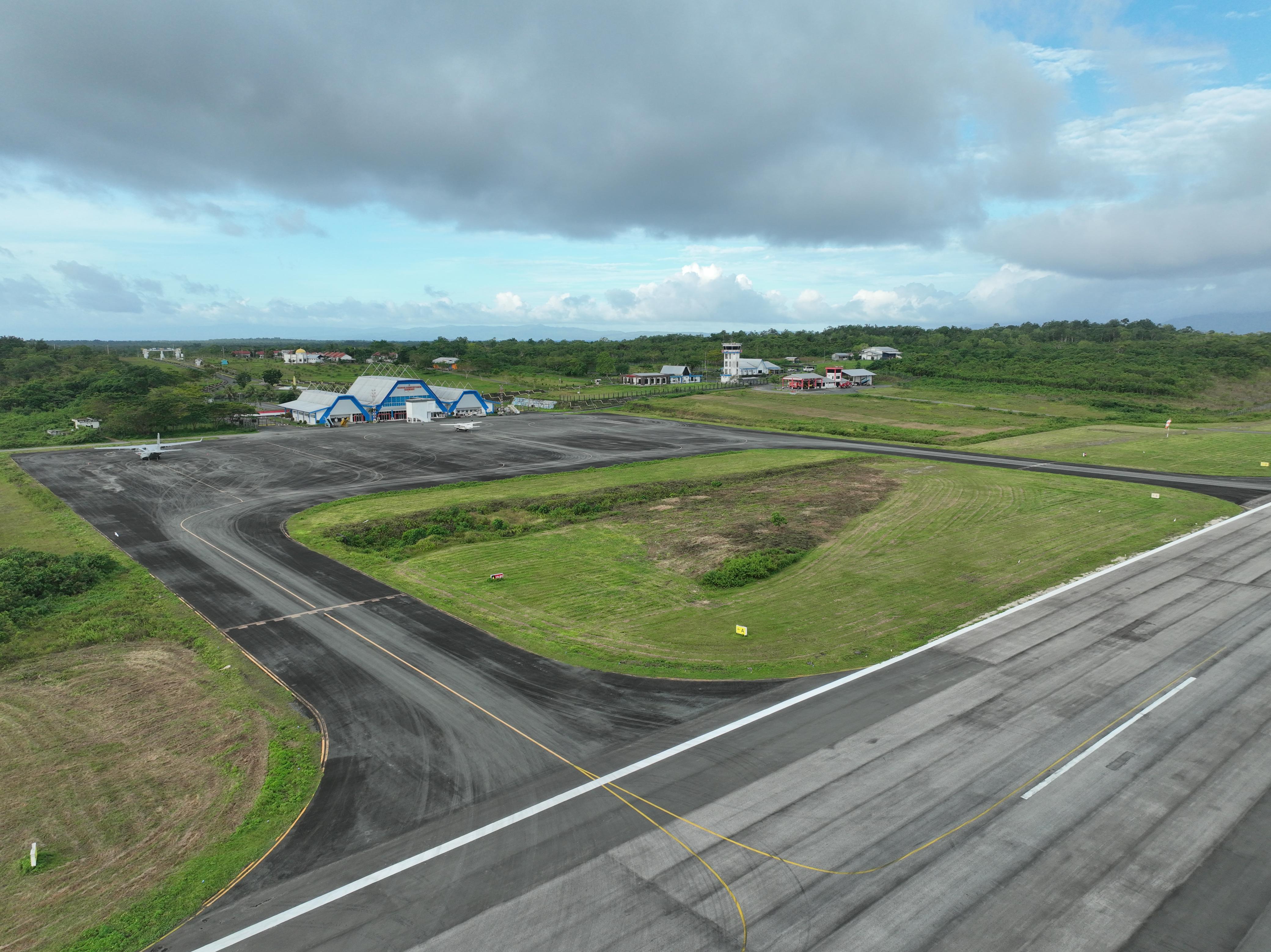

2347		APRON
2349		Taxiway A & Taxiway B
2350		Runway 13

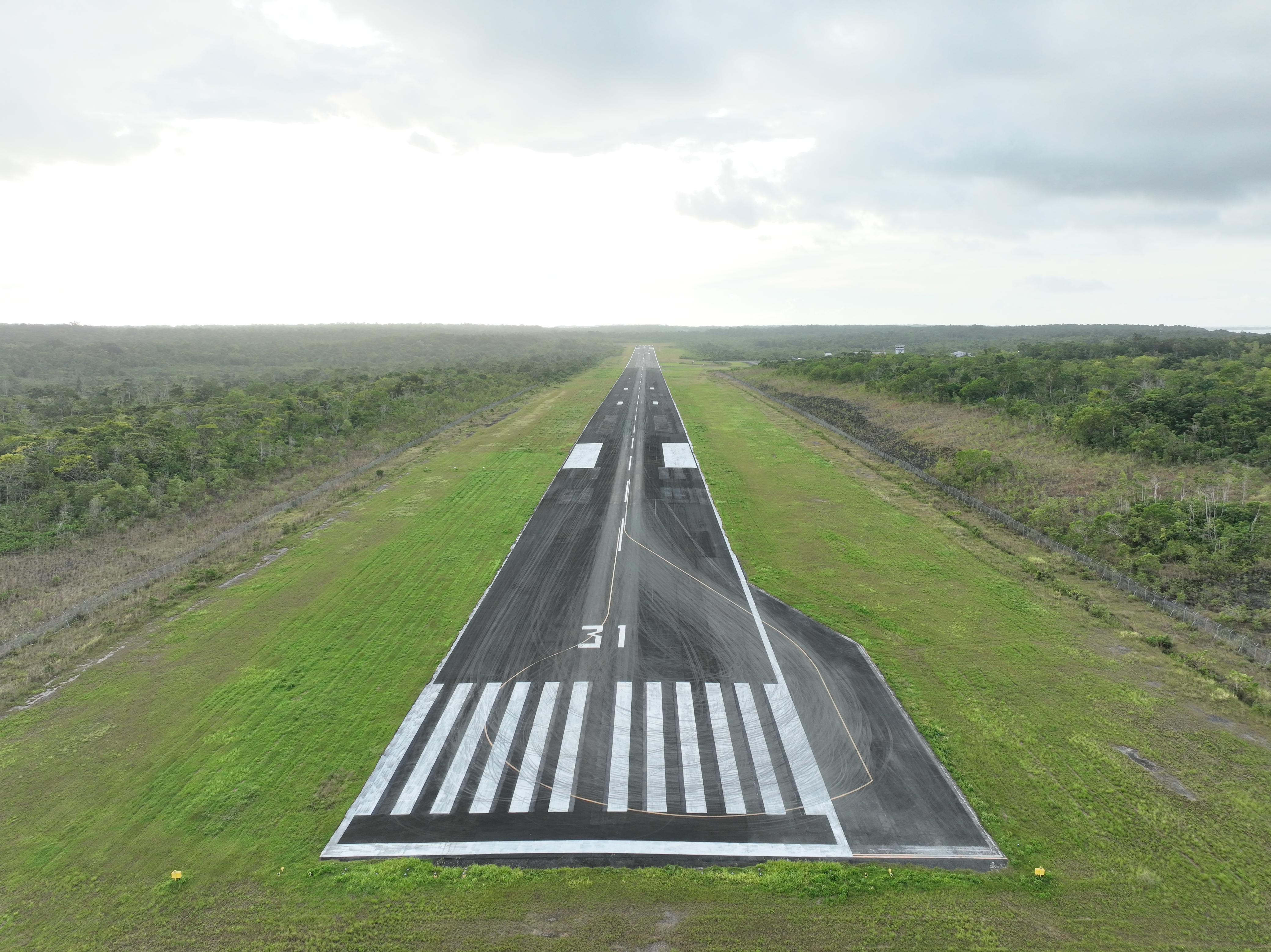

2351		Runway 31

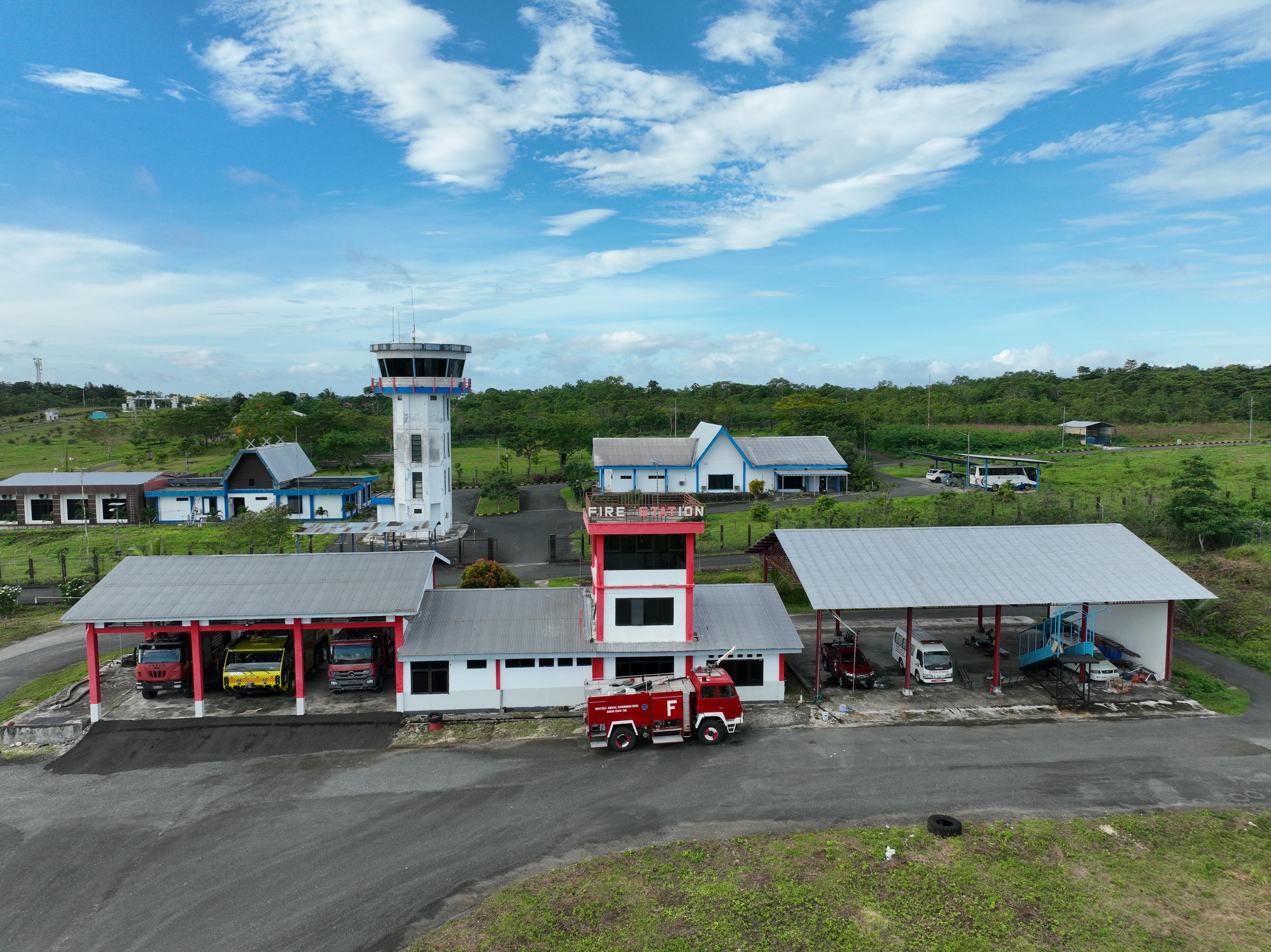

2353		Gedung PKP-PK & Tower ATC
2374		Gedung Operasional & EOC
2380		Gedung Workshop A2B
2382		Perumahan Dinas
2478		Kantor Administrasi
2483		BMKG
2549		Pertamina Aviation
